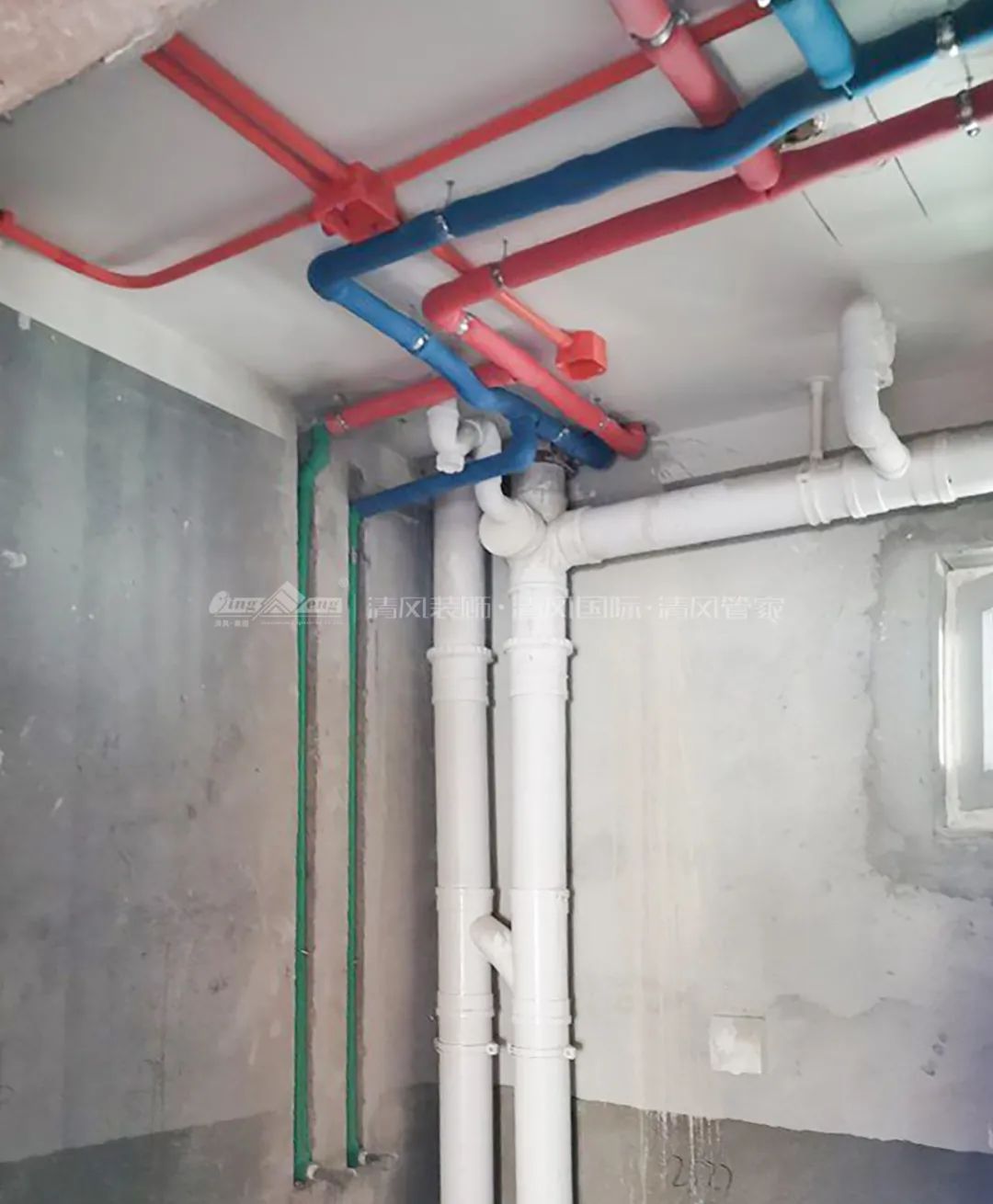

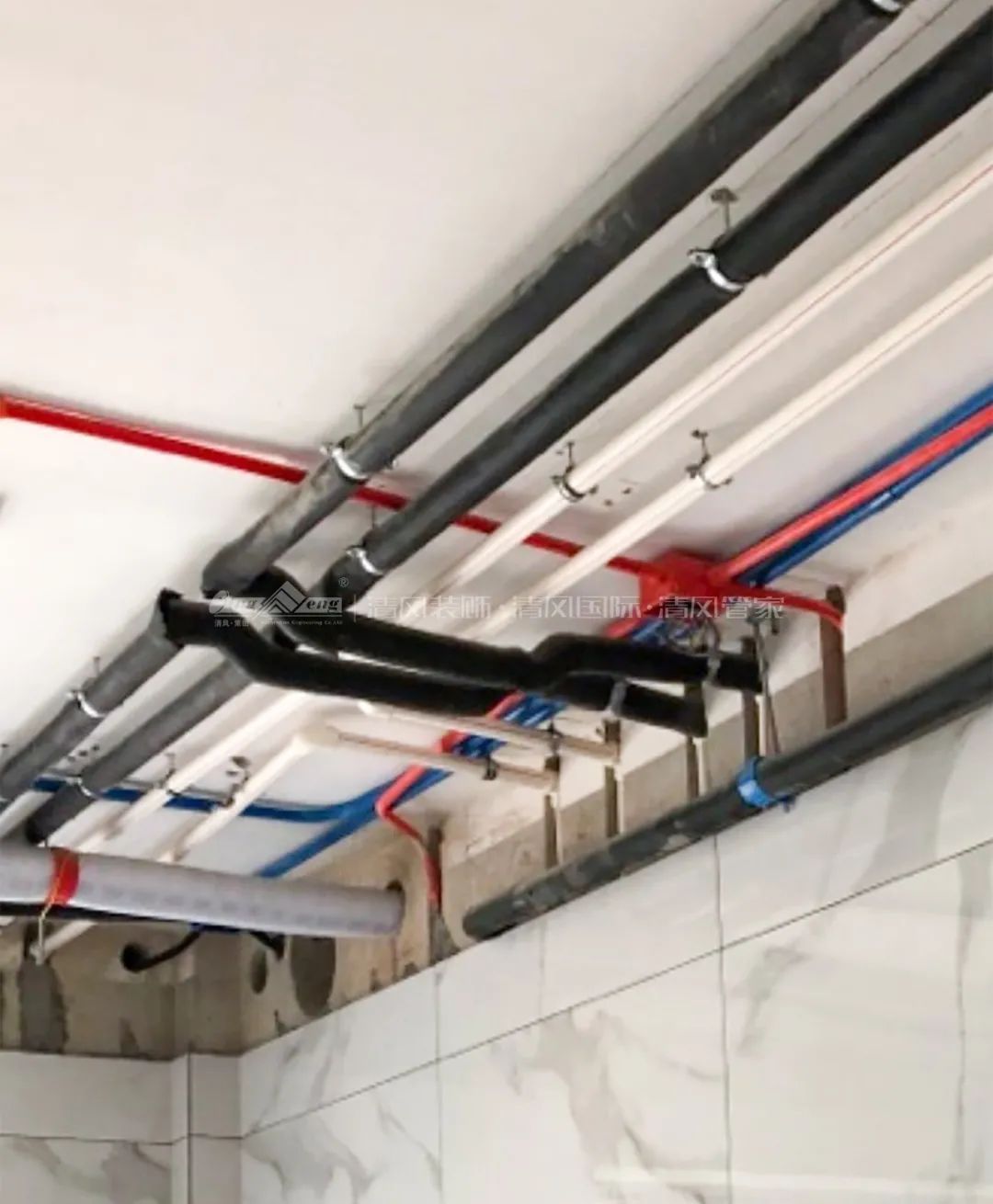

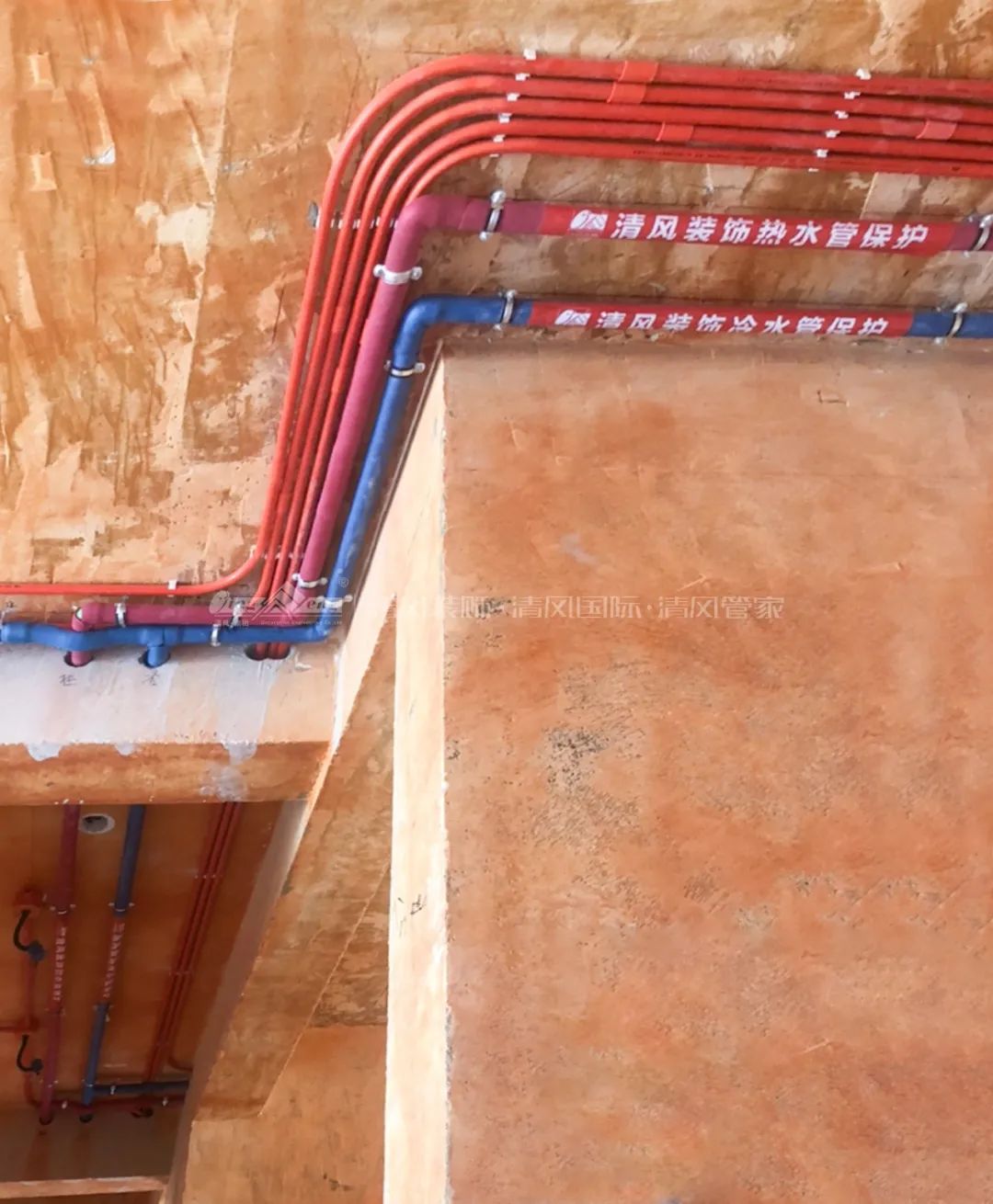

由頂部至下分別為：電管、給水管（冷熱水管）、制冷管道、排（下）水管，給水管與其他管道平行施工時距離需大于50mm，，交叉凈距離大于10mm。分層式的施工既符合施工規范，也保證后期檢修的合理性。

▲

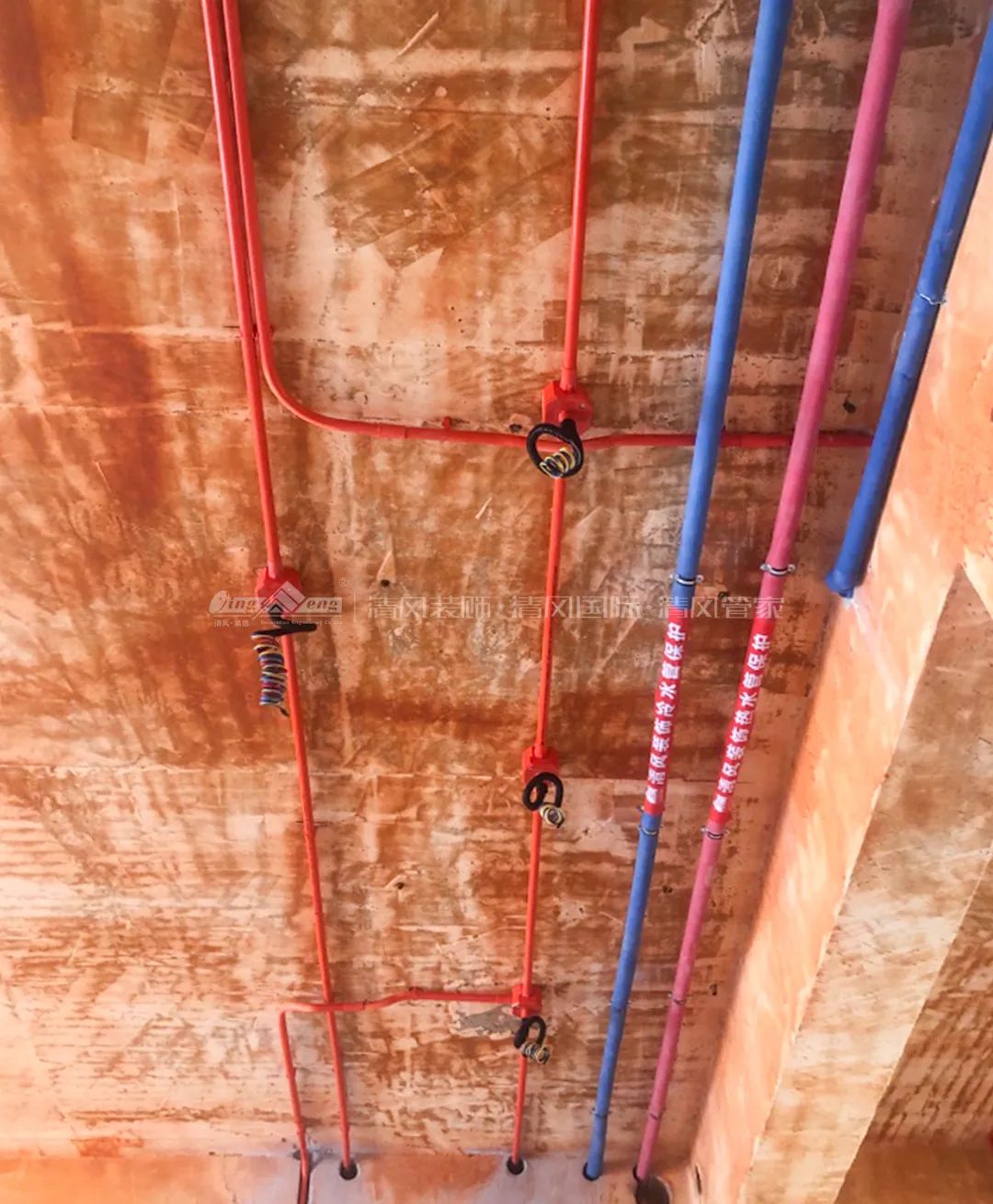

與建筑預埋不同，室內水電工程管線排布時，無論墻地面還是頂面，管線施工采用橫平豎直，既保證裝飾前的美觀度，裝修后根據終端位置也能推斷出管線的走向，方便檢修。

03.管卡固定

▲

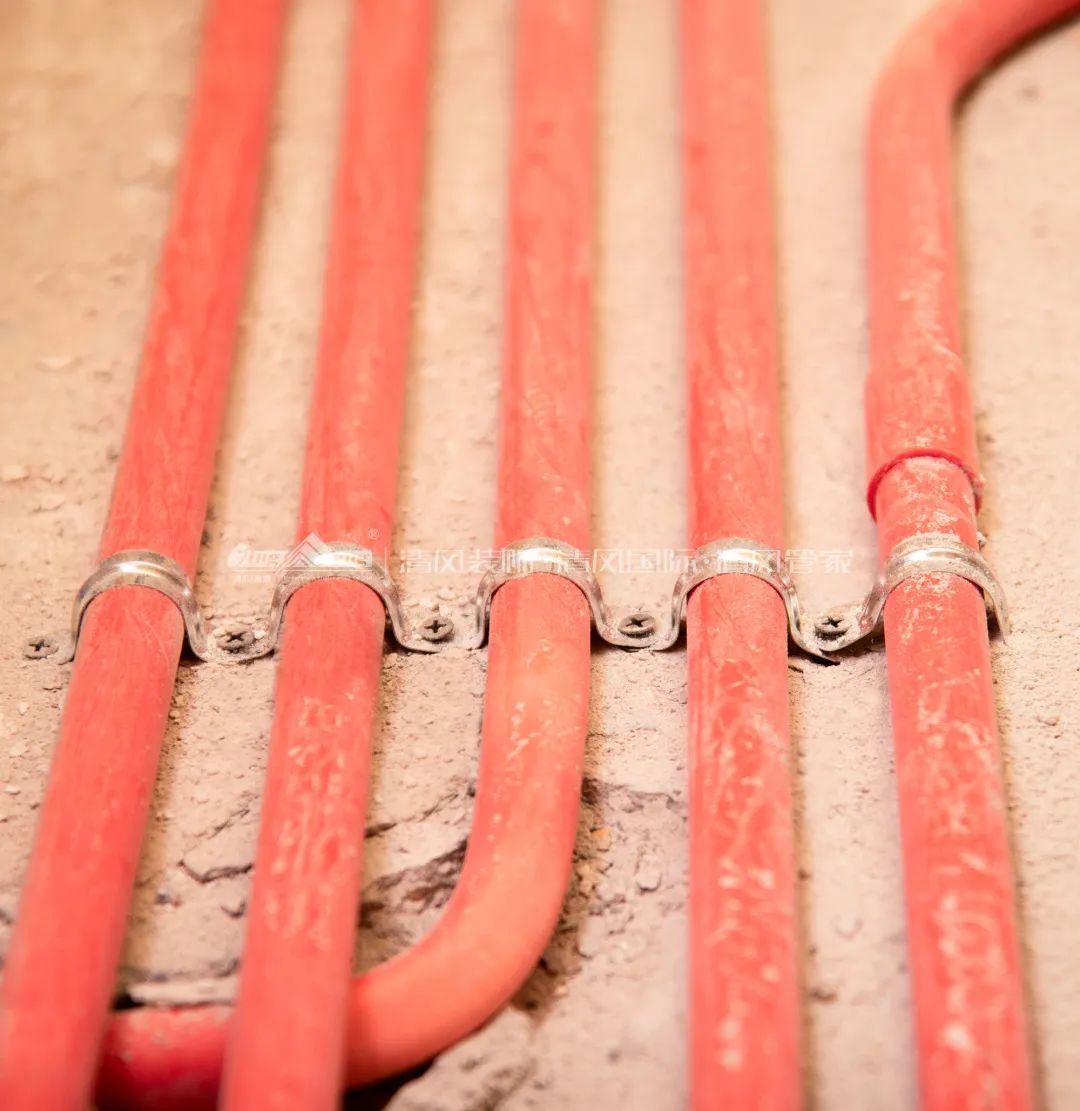

電路線管固定：釆用線管專用塑卡或騎馬卡，距終端或線盒10-15cm處開始固定，管卡與管卡之間間距不得大于80cm，轉角處應加密固定。

給水管道固定：墻面使用水管塑料管卡或夾片鉤釘，頂面釆用抱箍吊卡固定。間距不超過60cm，過橋及轉角處加密固定。

▲

排（下）水管道固定：立管固定件間距不超1.5米，橫管固定件間距不超0.9米，有分支支出時應在分支處加密固定，采用抱箍墻卡或吊卡與墻面或頂面進行固定。

04.保溫隔熱處理

▲

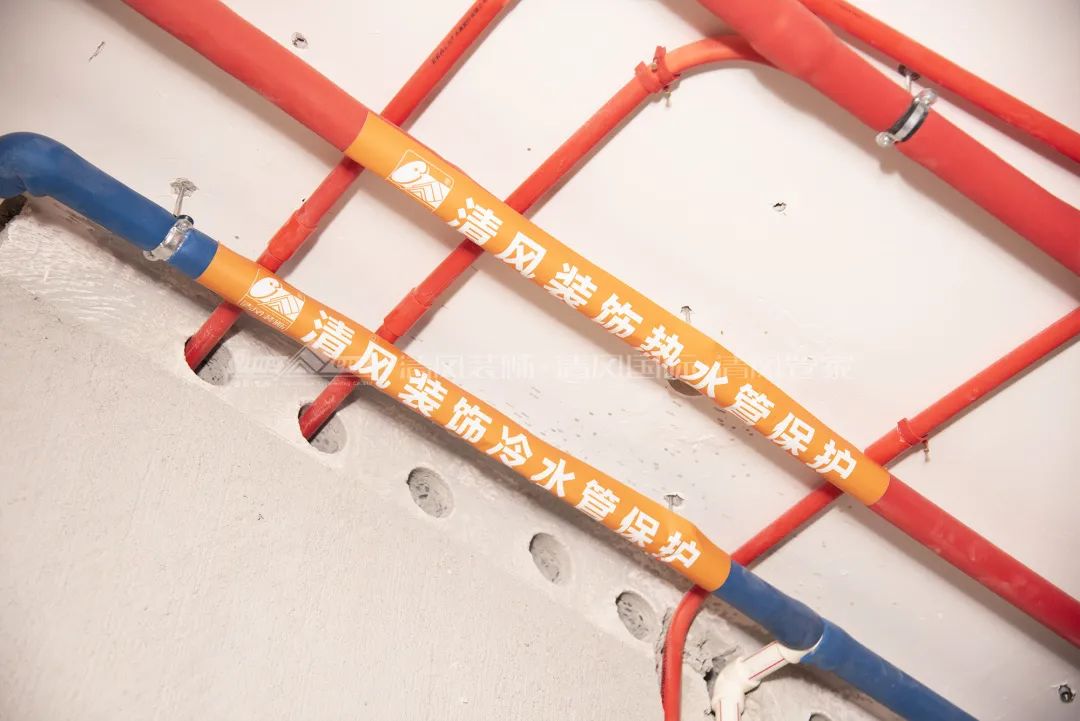

明管處進行保溫處理，減少了熱損耗，與其他管道施工時得到有效防護。管道的水溫及室溫在恒定的范圍內，延長使用壽命。

05.地面管線排布

▲

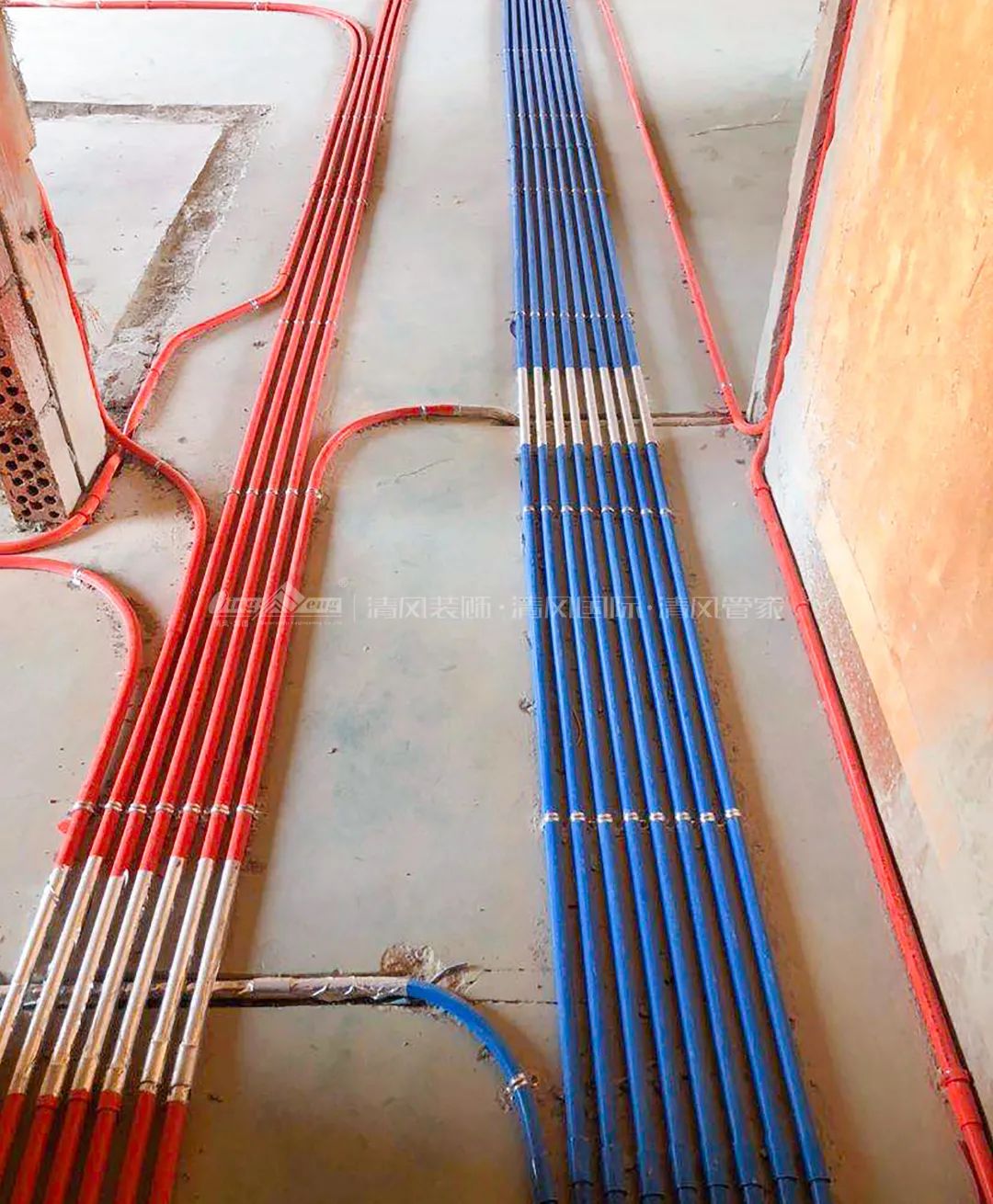

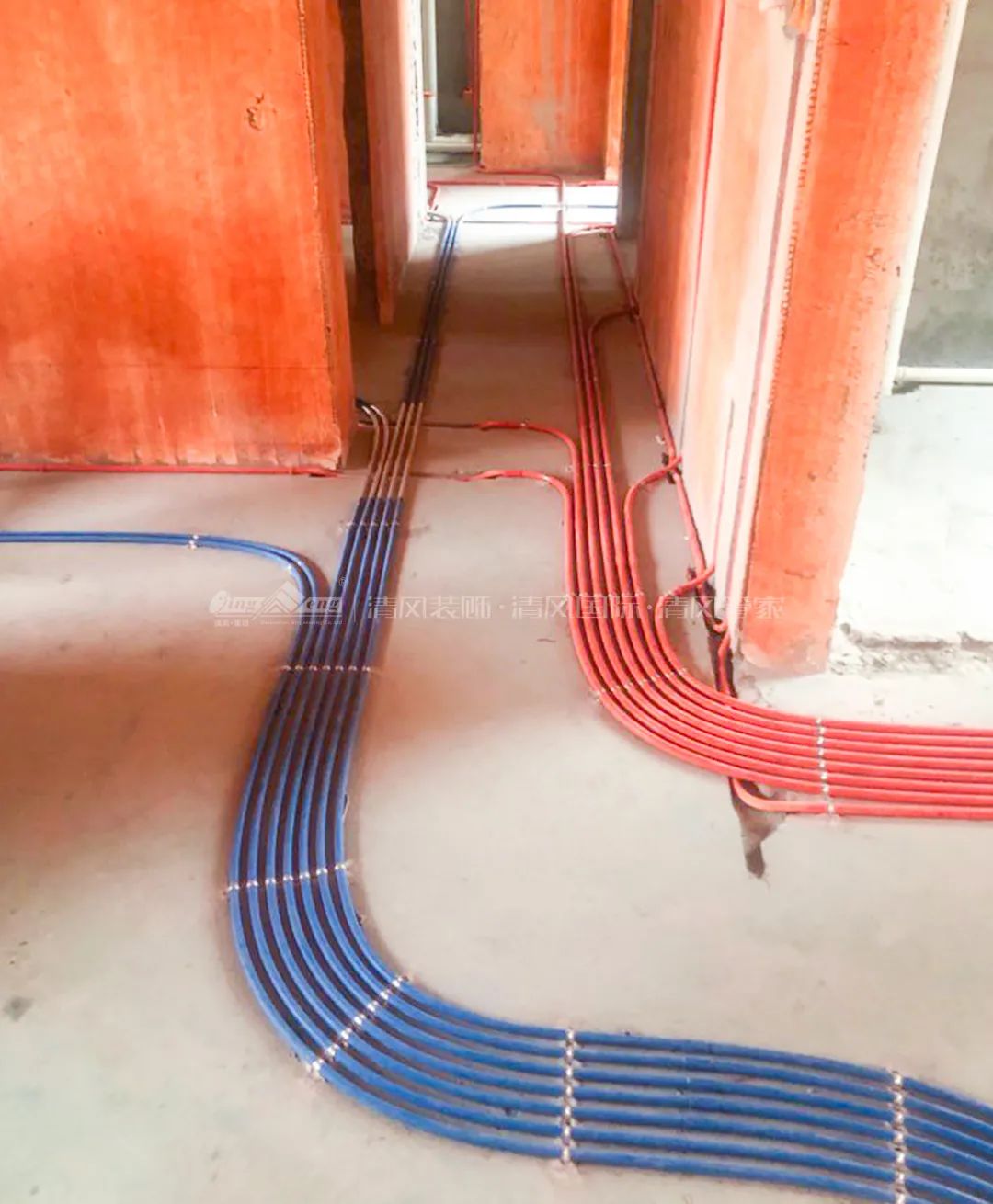

地面管線分項工程結束后，為保證后續施工不給管線造成損壞及移位，釆用金屬騎馬卡進行固定，保證線管與線管之間間隔。固定件之間間距不超80cm，布置均勻一致，有弧度排設及轉角時應加密固定。

06.電交叉屏蔽化處理

▲

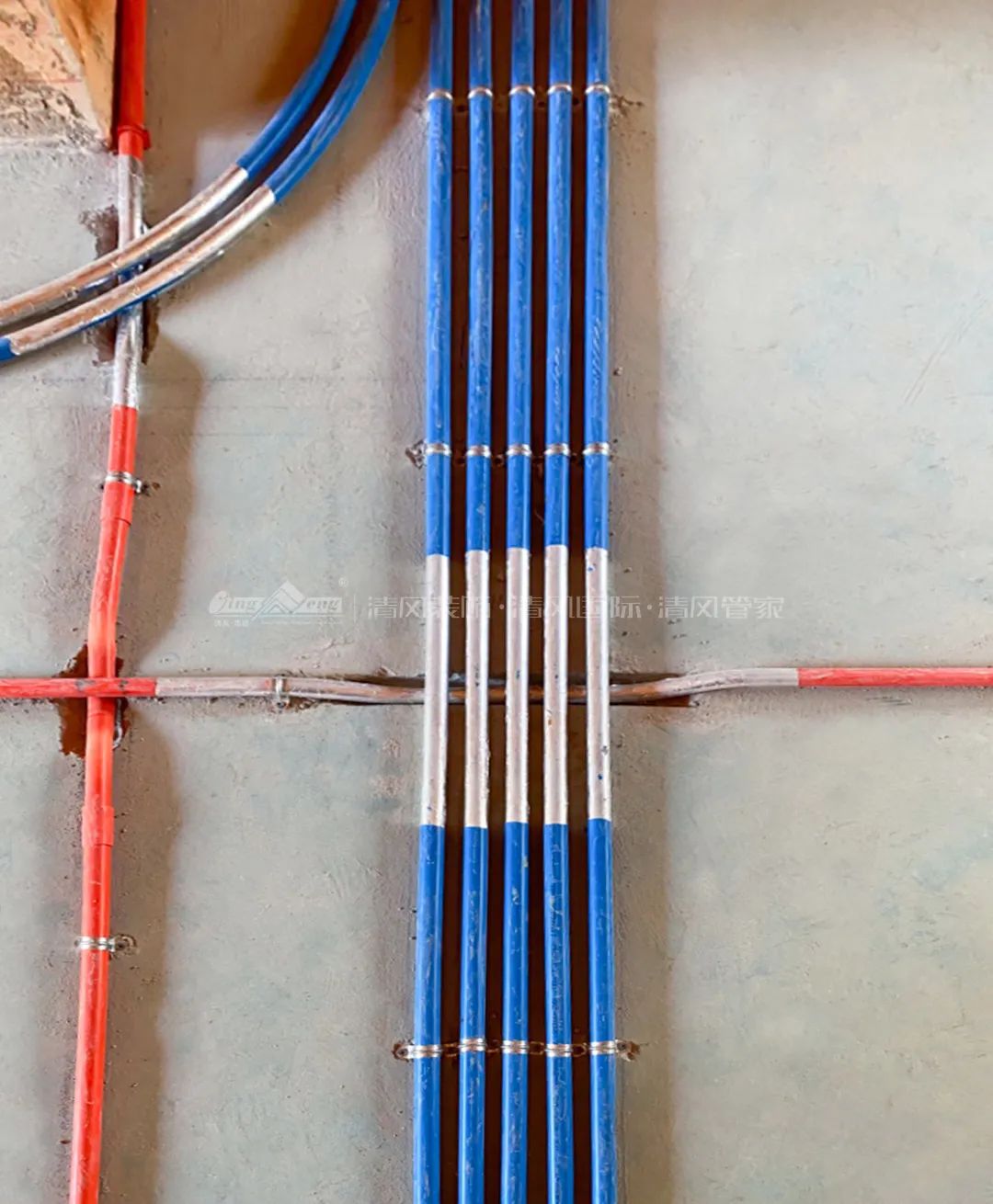

當強弱電平行施工時，間距不小于30cm。交叉布置時需進行屏蔽處理，弱電線管及強電線管均包裹屏蔽膜并不小于30cm長度，交叉兩端不小于15cm，將信號干擾降至最低點。

07.間距控制

▲

管線敷設2根或者2根以上，不能并排緊貼，管與管之間距離不小于15mm。

▲

強弱電線管敷設并行間距不得小于30cm，而且強弱電嚴禁穿同一根管子，包括穿越開關、插座暗盒和共用暗盒，防止強電磁場干擾弱電運行。

08.分水器定位

▲

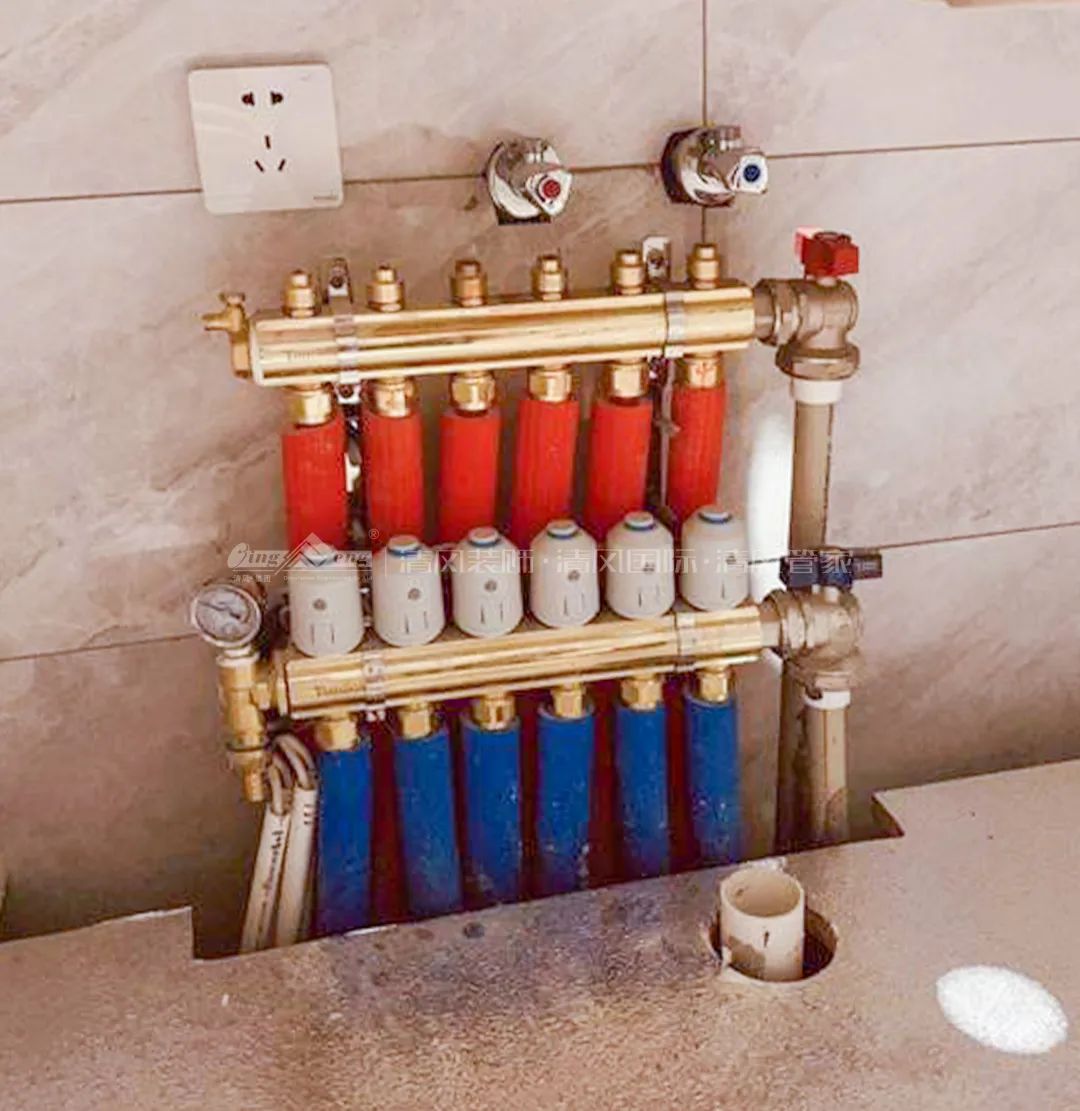

依據設計圖紙文件要求，確定安裝位置及定位尺寸，分集水器適宜固定在廚房或衛生間，安裝時考慮后期檢修方便預留出必要位置。紅藍保溫標識供回水，采用壓花保溫層，填充層施工之前分水器采用保護罩覆蓋，防止混凝土迸濺造成腐蝕。
